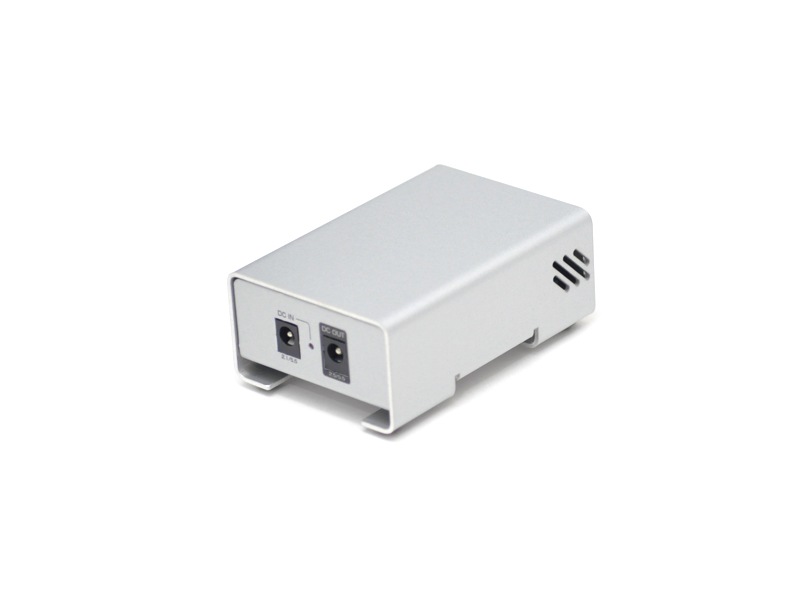

レギュレーターモジュール PPM-01

レギュレーターモジュール PPM-01 レギュレーターモジュール PPM-01
レギュレーターモジュール PPM-01 レギュレーターモジュール PPM-01

商品名 : レギュレーターモジュール PPM-01

商品コード : PPM-01

価格 : 29,700円(税込)

【7月14日より販売開始】

ショップポイント : 297

数量 :




PPM-01の特徴



1.超ローノイズな電源供給を実現

PPM-01はDC電源と機器の間に接続することでノイズレベルを大幅に下げることができるレギュレーターモジュールです。

超ローノイズレギュレーターICのLT3045を4つパラレル接続しノイズレベル0.4uVrmsに設定(理論値)。過渡応答性の良い低インピーダンス設計でレスポンスが良く、小型アンプやDAC、スイッチングハブやNASなどDC入力のある機器に幅広く対応します。


2.厳選パーツを使用
Vishay社の金属箔抵抗をはじめ、PPSコンデンサ、薄膜高分子積層コンデンサー、ポリプロピレンフィルムコンデンサーなどをバランスよく組み込むことで優れた帯域特性を実現しました。


3.省スペース設計

幅65mm 高さ37mm 奥行き95mmの手のひらサイズ。オーディオラックのちょっとしたスペースに設置することができます。





ご使用方法



PPM-01はベース電源を接続して使用するモジュールです。出力したい電圧(設定電圧)+0.5V〜1Vの電圧を入力させます。
5V入力のオーディオ機器に接続する場合、 本製品の入力部に5.5V〜6Vの電源を接続します。


設定電圧 入力部の電圧
3.3V 3.8V〜4.3V
5V 5.5V〜6V
9V 9.5V〜10V
12V 12.5V〜13V
15V 15.5V〜16V





主な仕様


出力電圧:3.3V〜15V
最大電流:2A(入力電源の能力による)
入力部:2.1mm/5.5mm DCジャック
出力部:2.5mm/5.5mm DCジャック
サイズ:幅65mm 高さ37mm 奥行き95mm
重量:約136g
付属品:DCケーブル(0.5m・コネクター選択可)・誤接続防止用シール×2

※ 本製品は電気の知識のある方に向けた製品です
※ 定格電力20W(室温28℃以下)程度を目安にお考えください
※ 本製品に付属するケーブルはあくまでも試用を目的とするものです 最高のパフォーマンスをお求めの方は別途DCケーブルをお求めください
※ 設定した電圧と入力電圧の差が1.8V以上で使用される場合において、機器に供給する電流値が1.2Aを超えると本体が熱くなることがあります
※ 設定した電圧と入力電圧の差が2Vを超えて高出力を行った場合や入力と出力を間違えた場合、故障する可能性があります
※ 弊社製リニア電源をお使いの方は出力電圧変更サービスをご利用いただけます
※ 本製品にはコンデンサーなどの受動部品が含まれているため、製品本来のパフォーマンスを得るには一定期間(約50〜100時間)の通電を必要とします
※ 更に音質アップをお考えの方は、DCケーブルやDCラインコンディショナーを併用ください

(関連記事)

超ローノイズレギュレーター基板の試作
http://blog.jspcaudio.net/?eid=456

続・超ローノイズレギュレーター基板の試作
http://blog.jspcaudio.net/?eid=460








メディア掲載情報




表彰・受賞



【発売日】2023年7月14日

入力部へ接続するケーブルに貼ってご利用いただけるシールが付属します。

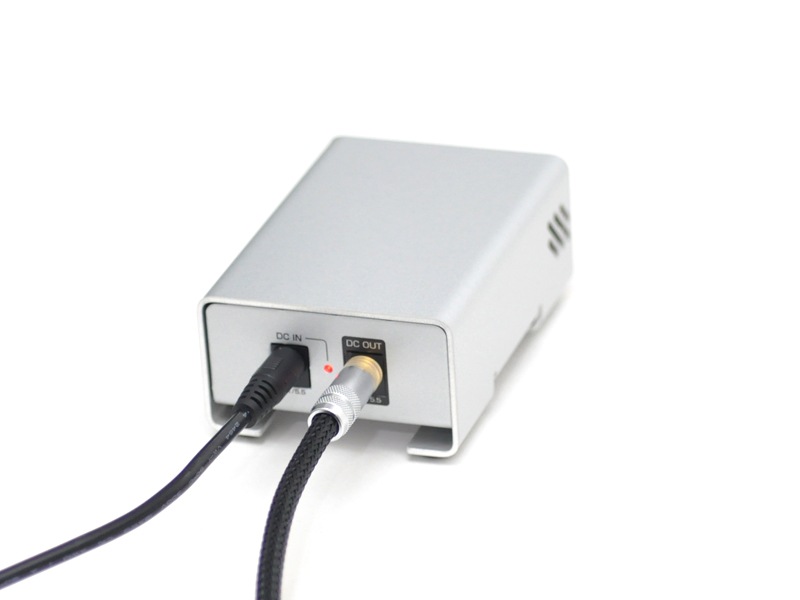

DACへの接続イメージ
PPM-01の基板とオプションのACアダプター(6V2.8A)
